předfiltrace a filtrace pitné a procesní vody - odstranění pevných látek z vody

Automatické hydraulické samočisticí sítové filtry





SÉRIE AF-200





Základní specifikace:

• Minimální provozní tlak: 2.5 bar
• Maximální provozní tlak: 10 bar
• Ztráta tlaku čisticího filtru: 0.1 bar
• Maximální teplota vody: 65°C
• Filtrační rozsah: 50 - 3000 mikronů
• Ovládací napětí: 9V DC, 12V DC, 24V AC
• Spotřeba vody pro výplach [při minimálním pracovním tlaku]: 15 litrů
• Materiál těla filtru: uhlíková ocel s vypalovaným epoxidovým povrchem

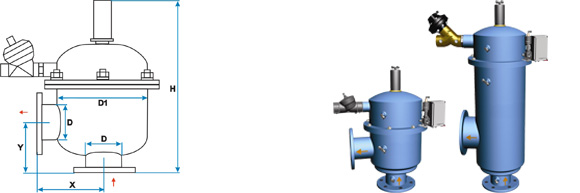

Model	Připojení  ØD [inch]	Plocha síta [cm²]	*Maximální průtok [m³/h]	**Výplachový průtok [m³/h]	ØD1   [inch]	X   [mm]	Y   [mm]	H   [mm]	Hmotnost   [kg]
AF-202F	2	1100	30	6	10	220	197	542	41
AF-202FS	2	1630	30	6	10	220	197	665	46
AF-203F	3	1100	40	6	10	220	197	525	44
AF-203FS	3	1630	50	6	10	220	210	660	48
AF-204F	4	1630	80	6	10	220	210	660	47
AF-204FS	4	2770	90	6	10	220	315	940	70
AF-206F	6	4120	130	8	10	220	400	1170	90
AF-208F	8	5240	200	8	16	305	450	1250	160
S	Filtr s velkou filtrační plochou
*	Údaje o průtoku platí pro vysoce kvalitní vodu při velikosti filtrace 120 mikronů
**	Údaje o výplachovém průtoku platí pro minimální provozní tlak [2.5 bar]

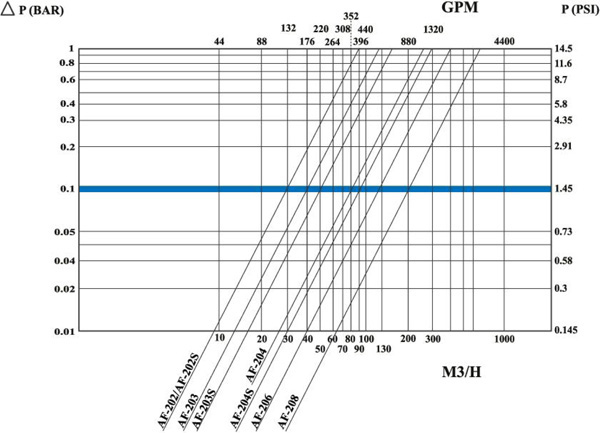

Tlakové ztráty při 120 mikronech





Automatický hydraulický samočisticí sítový filtr řady AF-200 – popis funkce [ wmv 1.6 MB ]



Filtrace

Voda vstupuje do filtru přes „vtok“ [9]. Voda dorazí k jemnému sítu [11], které dále čistí protékající vodu tím, že z ní oddělí menší částice. Během dalšího průtoku vody se na jemném sítu hromadí nečistoty a  jejich akumulací se mezi vnitřní  a vnější stranou jemného síta [11] vytváří tlaková nerovnováha.



Proces čištění

Až rozdíl tlaku [ΔP]dosáhne předem nastavené hodnoty na diferenčním tlakoměru [5], spustí se řada dějů, při nichž voda dále proudí do jednotek systému. Otevře se proplachovací ventil  [12], přebytečný tlak se uvolní hydraulickým pístem [1] a voda vytéká ven. Tlak v hydraulické komoře [2] a sběrači nečistot [8] je značně snížený a trysky sběrače nečistot [7] začnou proces nasávání. Voda protéká přes hydraulický motor [6], který roztáčí sběrač nečistot [8] okolo své osy. Od pístu se uvolní tlak a takto vzniklý vysoký tlak uvnitř filtru uvede sběrač nečistot do lineárního pohybu. Kombinace tohoto lineárního pohybu a rotace účinně čistí celý povrch vnitřního síta. Proplachovací cyklus trvá 5 s. Proplachovací ventil [12] se na konci cyklu uzavře a zvýšený tlak vody vrátí systém do výchozí pozice. Nyní je filtr připraven k dalšímu cyklu, při němž čistá a filtrovaná voda protéká „výtokem“ [10].



Všeobecný popis elektronického systému řízení

Elektronický systém řídí čistící proces prostřednictvím ukazatele tlakového rozdílu [5], který uzavírá okruh a spouští řídicí jednotku [4], která ovládá otevírání a zavírání proplachovacího ventilu [12] pomocí solenoidového ventilu [3]. Proplachovací cyklus, který trvá 5s se opakuje vždy, když rozdíl v tlacích dosáhne předem nastavené hodnoty tlaku na ukazateli rozdílu tlaku. Pokud rozdíl v tlacích zůstává po jednom cyklu nezměněn, začne další proplachovací cyklus  se zpožděním 25s.





Legenda: Hydraulický píst Hydraulická komora Solenoid Elektronická řídicí jednotka Indikátor tlakového rozdílu Hydraulický motor Sací trysky Sběrač nečistot Vtok Výtok Jemné síto Hydraulický proplachovací ventil





Možnosti instalace
Instalace filtru na trubku		Instalace více filtrů na paralelní potrubí
Filtr Vtok znečištěné vody Výtok vyčištěné vody Uzavírací klapka pro by-pass Uzavírací klapka na vtoku Uzavírací klapka na výtoku Prostor pro demontáž		Filtr Vtok znečištěné vody Výtok vyčištěné vody Odpad Uzavírací klapka na vtoku Uzavírací klapka na výtoku Prostor pro demontáž









SÉRIE AF-800





Základní specifikace:

• Minimální provozní tlak: 2.5 bar
• Maximální provozní tlak: 10 bar
• Ztráta tlaku čisticího filtru: 0.1 bar
• Maximální teplota vody: 65°C
• Filtrační rozsah: 10 - 3000 mikronů
• Ovládací napětí: 9V DC, 12V DC, 24V AC
• Spotřeba vody pro výplach [při minimálním pracovním tlaku]: 80 litrů
• Materiál těla filtru: uhlíková ocel s vypalovaným epoxidovým povrchem





Model	Připojení  ØD [inch]	Plocha síta [cm²]	*Maximální průtok [m³/h]	**Výplachový průtok [m³/h]	ØD1   [inch]	ØD2   [inch]	L   [mm]	L1   [mm]	L2   [mm]	L3   [mm]	H   [mm]	Hmotnost   [kg]
AF-803LOPR	3	3220	50	25	10	4	450	1160	1389	2015	545	85
AF-804LOPR	4	5780	80	25	10	4	900	1550	1800	2770	545	110
AF-806LOPR	6	5780	150	25	12	4	900	1620	1855	2900	580	135
AF-806XLP	6	8410	160	25	10	4	900	2020	2250	3700	555	175
AF-808PR	8	5780	160	25	12	4	900	1810	2045	3070	580	160
AF-808LOPR	8	8410	300	25	12	4	900	2210	2443	3865	580	183
AF-810PR	10	8000	350	50	16	4	1100	1980	2480	3265	720	280
AF-810LOPR	10	8410	400	25	14	4	900	2210	2445	3860	595	225
AF-810XLP	10	11710	450	75	16	4	1100	2700	3145	5365	720	340
AF-812PR	12	11710	600	75	16	4	1100	2710	3155	5365	720	350
AF-814PR	14	12990	900	75	18	4	1270	2710	3155	5365	770	420
AF-816PR	16	12990	1100	75	18	4	1270	2710	3155	5365	770	470
AF-816XLP	16	17020	1500	75	24	4	1270	2710	3155	5365	920	700
XLP	Prodloužený filtr se zvláště velkou filtrační plochou
LO	Dlouhý filtr s velkou filtrační plochou
PR	Standardně paralelní připojení
*	Údaje o průtoku platí pro vysoce kvalitní vodu při velikosti filtrace 120 mikronů
**	Údaje o výplachovém průtoku platí pro minimální provozní tlak [2.5 bar]



Tlakové ztráty při 120 mikronech





Automatický hydraulický samočisticí sítový filtr řady AF-800 – popis funkce [ wmv 2.2 MB ]



Filtrace

Voda vstupuje přes „vtok“ [12] a protéká hrubým sítem [13], které slouží k prvnímu zachycení hrubých částic. Poté voda dorazí k jemnému sítu [9], které dále čistí protékající vodu tím, že z ní oddělí menší částice. Během dalšího průtoku vody se na jemném sítu hromadí nečistoty. Jejich akumulací se mezi vnitřní a vnější stěnou jemného síta [9] vytváří tlaková nerovnováha.



Proces čištění

Až rozdíl tlaku [ΔP] dosáhne předem nastavené hodnoty na diferenčním tlakoměru[3], spustí se řada dějů,  při nichž voda dále proudí do jednotek systému. Proplachovací ventil [5] se otevře, od hydraulického pístu [6] se uvolní tlak a voda vytéká ven. Tlak v hydraulické komoře [7] a sběrači nečistot [11] je značně snížený a trysky sběrače nečistot [4] začnou proces nasávání. Voda protéká přes hydraulický motor [8], který roztáčí sběrač nečistot kolem své osy. Od pístu se uvolní tlak a takto vzniklý vysoký tlak uvnitř filtru uvede sběrač nečistot do lineárního pohybu. Kombinace tohoto lineárního pohybu a rotace účinně čistí celý povrch vnitřního síta [9]. Proplachovací cyklus trvá 10s. Proplachovací ventil [5] se na konci cyklu uzavře a zvýšený tlak vody vrátí hydraulický píst [6] do jeho výchozí polohy. Nyní je filtr připraven pro další cyklus,  při němž čistá a filtrovaná voda protéká „výtokem" [10].



Všeobecný popis elektronického systému řízení

Elektronický systém řídí čistící proces prostřednictvím ukazatele tlakového rozdílu [3], který uzavírá okruh a spouští elektrickou řídicí jednotku [2], která ovládá otevírání a zavírání proplachovacího ventilu [5] pomocí solenoidového ventilu [1]. Proplachovací cyklus, který trvá 10s, se opakuje vždy,  když rozdíl v tlacích dosáhne předem nastavené hodnoty tlaku na ukazateli rozdílu tlaku. Pokud rozdíl v tlacích zůstává po jednom cyklu nezměněn, začne další cyklus se zpožděním 25s.





Legenda: Solenoid  Elektronická řídicí jednotka Indikátor rozdílu tlaku Sací trysky Hydraulický proplachovací ventil Hydraulický píst Proplachovací komora Hydraulický motor Jemné síto Výtok Sběrač nečistot Vtok Hrubé síto





Možnosti instalace
Instalace filtru na trubku		Instalace více filtrů na paralelní potrubí
Filtr Vtok znečištěné vody Výtok vyčištěné vody Uzavírací klapka pro by-pass Uzavírací klapka na vtoku Uzavírací klapka na výtoku Prostor pro demontáž		Filtr Vtok znečištěné vody Výtok vyčištěné vody Odpad Uzavírací klapka na vtoku Uzavírací klapka na výtoku Prostor pro demontáž







Speciální varianty a vybavení [na přání]

• Pásmo vysokého tlaku: 16, 25, 40 [bar]
• Pásmo vysoké teploty: odolnost teplotám až do hodnoty 95°C
• Odolnost vůči mrazu: speciální řídicí systém pro podmínky chladného klimatu
• Elektrický proud: 110V AC, 230V AC, 1 fáze, 3 fáze, 24V DC a solární energie
• Konstrukční materiály: nerezová ocel 304L nebo 316L, titan
• Možné řídicí prvky: elektronika, časový spínač, vzduchové ovládání, řízení počítačem a konstrukce na přání zákazníka





Filtry jsou vyráběny ve špičkové technické i technologické kvalitě a přitom velmi jednoduché na instalaci, provoz a údržbu. Jsou určené pro nepřetržitý provoz a jsou nenáročné jak na spotřebu proplachovací vody, tak na spotřebu energie.





Jestliže je vaším požadavkem odstranění jakýchkoliv mechanických nečistot z vody, kontaktujte nás a my vám na základě analýzy surové vody, požadovaného výkonu filtrace [m³/hod] a požadované kvality výstupní vody zdarma vypracujeme nabídku nejvhodnějšího řešení.
